QPQ处理对40Cr钢渗层组织有什么影响?

作者:泊头尚氏非标量具 发布时间:2019-05-15

 QPQ处理的工艺过程为:去油清洗→预热→盐浴氮化→盐浴氧化→去盐清洗→干燥(抛光→盐浴氧化→去盐清洗→干燥)→浸油。QPQ技术是一项由渗氮和氧化工序组成的复合工艺,此技术是一种提高基体表面性、耐蚀性的氮、氧化盐浴复合处理技术,常用于替代渗碳淬火、离子渗氮、镀铬等热处理和表面技术,以提高产品性、耐蚀性和解决硬化变形问题。该技术被应用于工程机械、仪器仪表和轻化工等。本文对40Cr钢进行QPQ处理,并与辉光离子渗氮、氧化、电镀铬处理后的组织性和耐蚀性进行了对比。


1.试验材料及方法

(1)试验材料及工艺

试验材料为40Cr钢(调质后基体硬度约为274HV),采用线切割加工金相试样,磨损试验试样尺寸φ30mm×10mm,试验试样尺寸φ10mm×100mm,分别对各试样进行编号,经不同热表处理时各试样的编号信息如表1所示。试样表面进行磨削加工,使表面粗糙度达到1.6μm,试样热表处理前经过无水丙酮清洗、清水漂洗、吹干处理。经不同热表处理时,工艺参数如表2所示。经过QPQ处理和氧化处理后,试样表面为黑色,经过镀铬处理后表面为银亮色,而经过离子渗氮处理后其表面为银灰色。

表1 不同热表处理试样编号

试样类别

QPQ处理

氧化

镀铬

离子渗氮

金相试样

a1

—

—

d1

磨损试验试样

a2

b2

c2

d2

试验试样

a3

b3

c3

d3

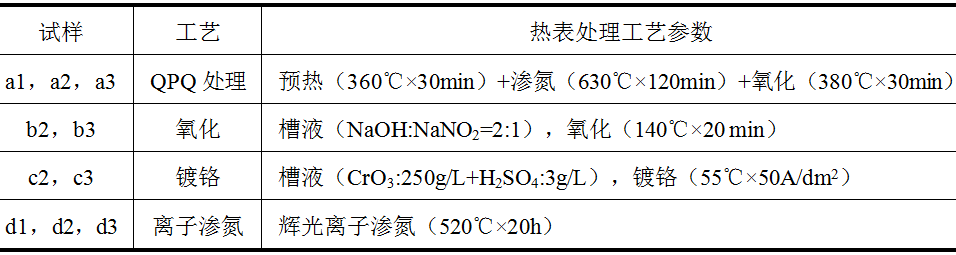

表2  40Cr钢热表处理工艺参数

(2)显微硬度试验

用细砂纸将经过各热表处理工艺的金相试样(a1、d1)打磨至发亮,用于检测金相和测量硬度。在金相镶嵌后,测量渗层表面到基体硬度梯度。试验所用显微硬度计,试验力为0.098N(10gf),保压时间为10s;将制作好的金相试样用4%硝酸、酒精溶液腐蚀,待试样干燥后,用4XB型金相显微镜观察试样组织。


(3)磨损试验

采用M-2000A型环块磨损试验机对经过各热表处理工艺的磨损试样(a2、b2、c2、d2)进行滑动磨损试验,与之对磨的摩擦副为GCr15钢试环,硬度为57HRC,外径为40mm,环的转速为200r/min,所加载荷为100N,总的磨损时间为30min。磨损试样的前后面,用丙酮反复将其清洗后烘干,并用精度为0.1mg的电光分析天平称量试样的磨损失重。


(4)耐蚀性试验

用KD60盐雾试验机,按GB/T10125对经过不同热表处理工艺的试样(a3、b3、c3、d3)进行中性盐雾试验。试验所用的腐蚀介质为含5%的NaCl,pH值为6.7的盐水溶液,试验箱温度为35℃,喷嘴压力为83kPa,以24h为一个观察期,间歇式喷雾8h,停16h。


2.试验结果与分析

(1)渗层硬度

经过不同工艺处理后40Cr钢硬度分布如表3所示。由表3可知:经过QPQ、离子渗氮、镀铬后表面硬度分别达到711HV、525HV、703HV,硬度梯度由表面至基体逐渐减小。试样经氧化处理后由于氧化膜层很薄,细砂纸打磨后试样表面无氧化膜存在,故无法测其硬度。

表3 显微硬度测试结果

距表面距离/μm

0

100

200

300

400

500

离子渗氮表面硬度HV

525

462

375

310

274

274

QPQ表面硬度HV

711

303

300

274

273

270

镀铬表面硬度HV

703

274

274

273

274

273

氧化表面硬度HV

—

274

274

274

273

274

(2)渗层金相组织

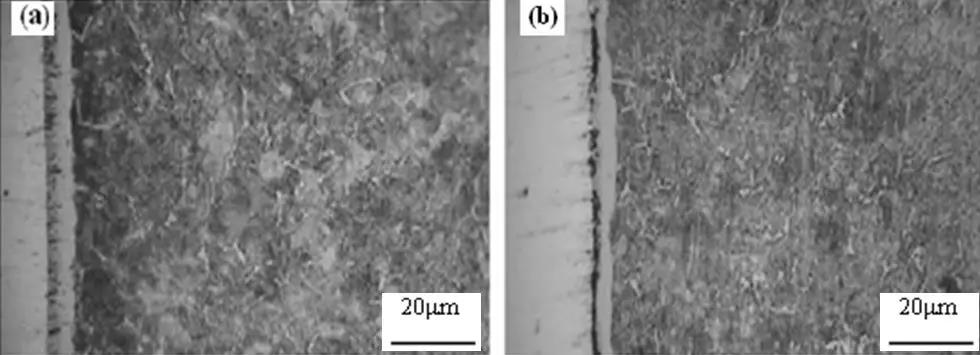

附图a、b分别为经过离子渗氮、QPQ处理后40Cr钢的金相照片。由于经过镀铬后试样镀层组织是纯铬,经过氧化后表面为很薄的黑色Fe3O4氧化膜,故此两种工艺处理后不必看试样的金相。



(a)离子渗氮处理                                   (b)QPQ处理

不同工艺处理后40Cr的金相组织

由附图可知:QPQ、离子渗氮的渗层组织由表到里都是由化合物层、扩散层组成,图中白色带状为化合物层。只是QPQ表面多了的氧化层在金相显微镜下观察不到。从图中可以看到离子渗氮处理时间为QPQ处理的7倍,但所形成的化合物层厚度约为QPQ处理化合物层厚度的一半,在化合物层均匀性方面,从图中可看到经QPQ处理后试样的渗层组织为均匀,而离子渗氮后试样组织均匀性较差些。


(3)滑动磨损试验结果

在上面所述磨损试验条件下,不同工艺处理过的试样磨损值比较如表4所示。由表4可知:经QPQ处理过的试样在30min试验中磨损值低为1.9mg。其滑动磨损的性是镀铬的1.45倍,是离子渗氮的4.32倍,是氧化的7.9倍,可见经QPQ处理过的试样性大幅提高。

表4 滑动磨损试验磨损值比较

序号

处理方法

硬度HV

磨损值/mg

相对磨损比

1

QPQ处理

711

1.9

1

2

镀铬

703

2.75

1.45

3

离子渗氮

525

8.2

4.32

4

氧化

—

15

7.9

(4)渗层腐蚀性能结果

在上面所述试验条件下,经不同工艺处理过的试样中性盐雾试验结果如表5所示。由表5可知:经QPQ处理的40Cr钢试样抗盐雾腐蚀能力为镀铬的3.2倍,离子渗氮的8倍,氧化的32倍。这表明经QPQ处理后的钢件耐蚀性大幅提高了。

表5 中性盐雾试验耐蚀性比较

序号

处理方法

开始生锈时间/h

相对耐蚀性比较

1

QPQ处理

256

1

2

镀铬

80

0.31

3

离子渗氮

32

0.13

4

氧化

8

0.03

(5)结果分析

在4种工艺处理中:QPQ处理时,40Cr钢表面形成了Fe2~3N氮化物层和致密的Fe3O4氧化膜。这种化合物层具有较高的硬度和性,而镀铬层的结合力不够强,在滑动磨损试验中,镀铬层易剥落,故其性不如QPQ,但与离子渗氮后表面的低氮合金组织比较,性又好点,而经氧化后表面仅为Fe3O4氧化膜,此组织硬度很低,作用;另外QPQ处理后试样之所以有高的耐蚀性,主要是由于高耐蚀性的Fe2~3N化合物层和表面致密的氧化膜,且氧能延伸到深的化合物层内,从而使化合物层进一步钝化来使表面有高的耐蚀性。


3.结语

(1)经过QPQ处理的40Cr钢表面生成了Fe2~3N氮化物和致密Fe3O4氧化膜,其表面的显微硬度、性和耐蚀性有大的提高。


(2)经QPQ、镀铬、离子渗氮、氧化处理后,40Cr钢表面的性越来越低,其表面的耐蚀性也越来越低。
